Vous câblez.Nous documentons.
Schémas de tableaux, reprise de dossiers existants, étiquetage et documentation technique, pour les électriciens, tableautiers et bureaux d’études.
Genève, Suisse romande et Haute-Savoie. Travail à distance, livraison en PDF.
Pour qui ?
EB Conceptions en 30 secondes
Ce que nous faisons
Six services pour un même objectif : un dossier que l’on comprend sans explication. Choisissez une pastille du schéma pour voir le détail.
01 / 06
Schémas de tableaux
Tableaux de distribution, TGBT et tableaux d’étage : des folios lisibles, repérés et à jour.
- Folios repérés par colonne
- Calibres, sections et câbles
- Borniers et renvois entre folios
02 / 06
Automatismes KNX et DALI
Folios bus, alimentations, coupleurs, passerelles et synoptiques des appareils.
- Folio bus KNX
- Lignes DALI repérées
- Synoptique avec repères et folios
03 / 06
Reprise de dossiers existants
Un plan papier annoté ou un unifilaire incomplet : nous le redessinons avec les modifications du chantier.
- Relevé des modifications
- Dossier redessiné et repéré
- Nouvel indice de révision
04 / 06
Étiquetage de tableaux
Étiquettes de départs, d’appareils et de borniers, avec les mêmes repères que le schéma.
- Repères identiques au schéma
- Désignations claires
- Listes prêtes à imprimer
05 / 06
Documentation technique
Listes de bornes, nomenclatures et listes de câbles : tout pour câbler, puis intervenir.
- Nomenclature du matériel
- Listes de bornes
- Liste des câbles
06 / 06
Relecture et mise à jour
Contrôle de cohérence avant livraison, puis mise à jour du dossier après les travaux.
- Contrôle point par point
- Corrections signalées
- Indice de révision à jour
Des exemples concrets

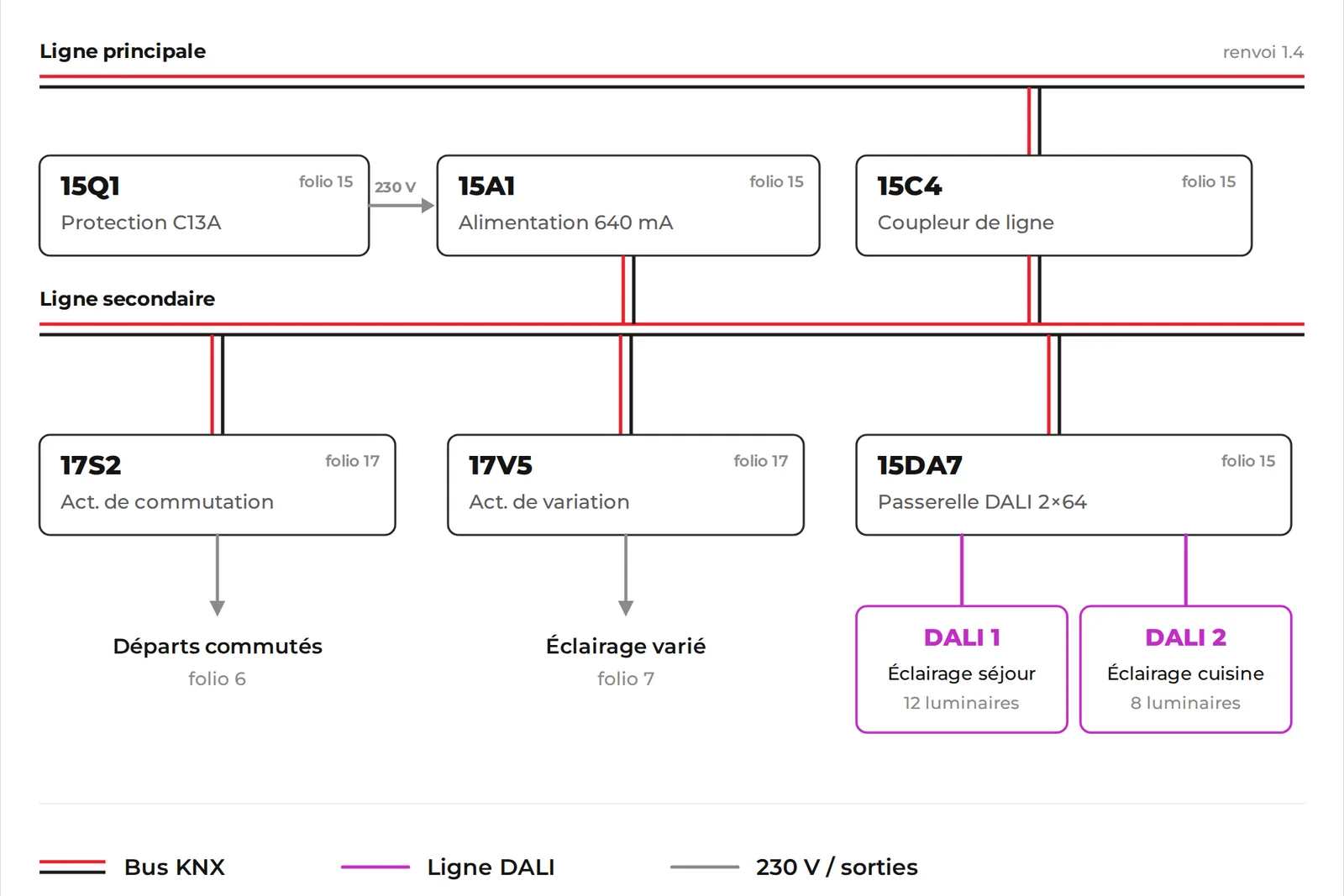

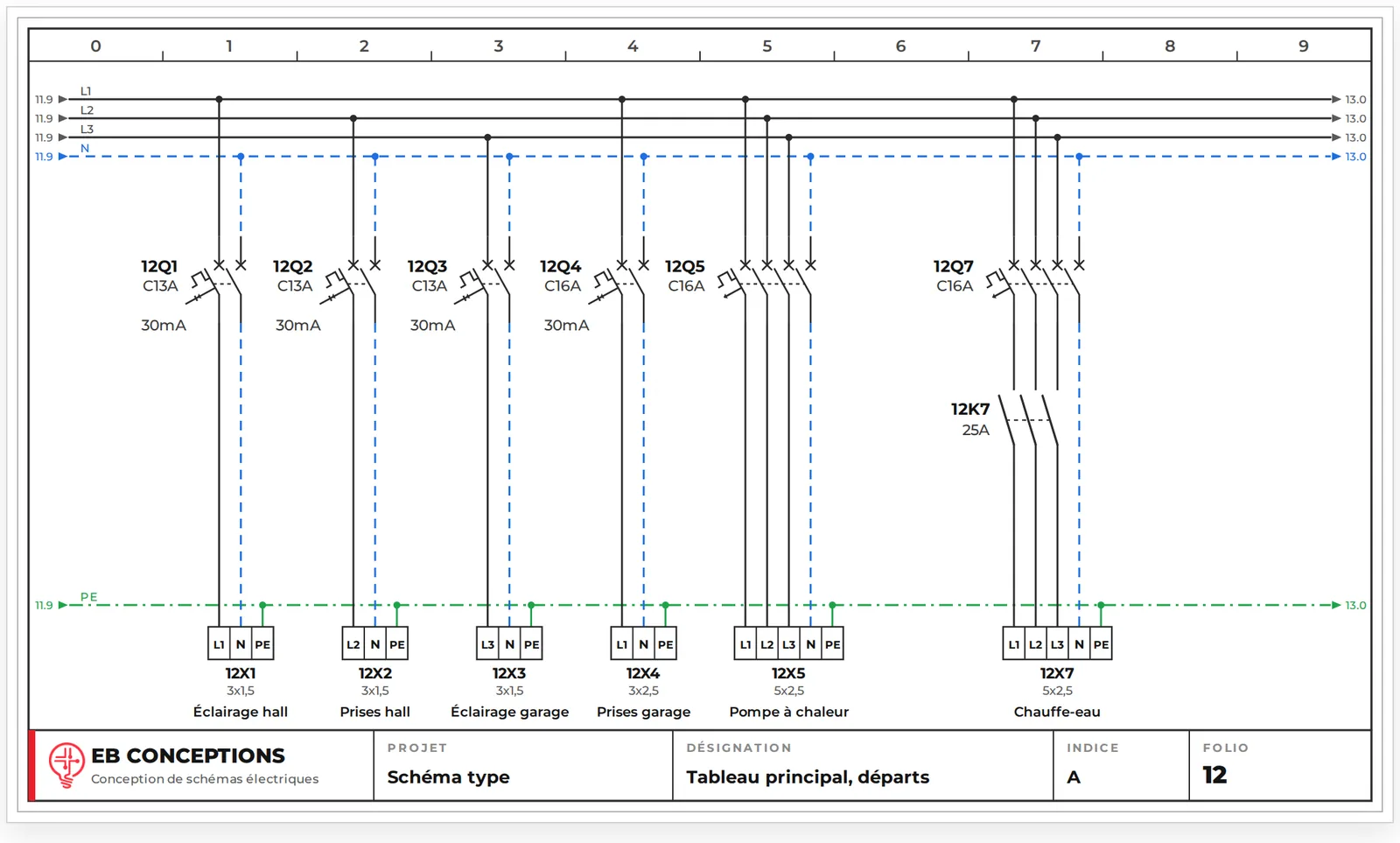

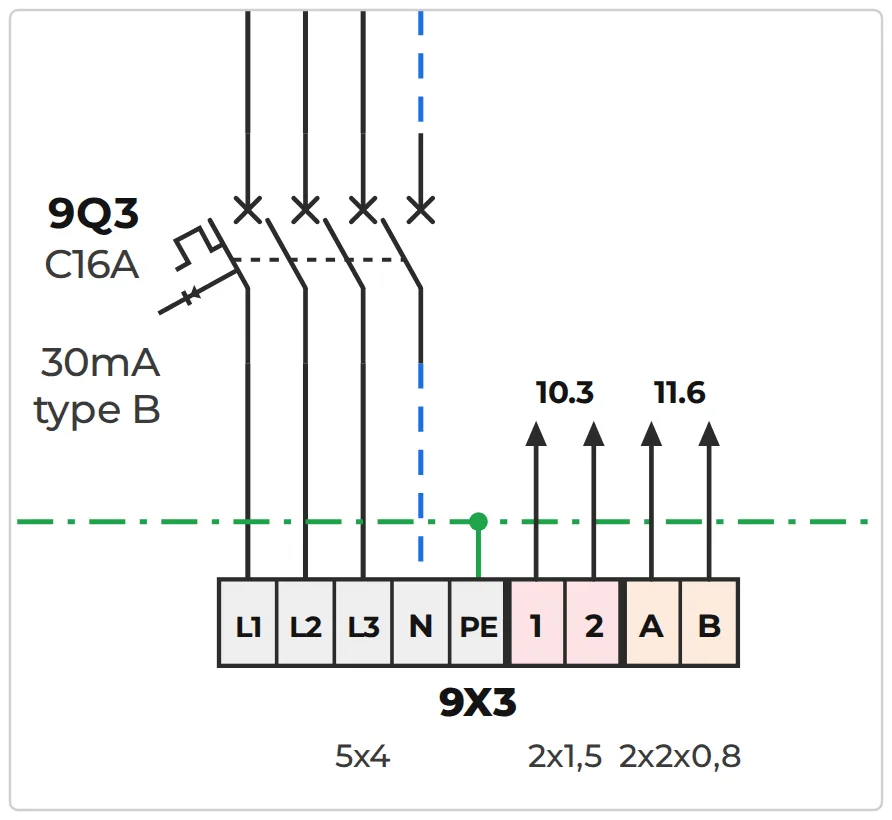

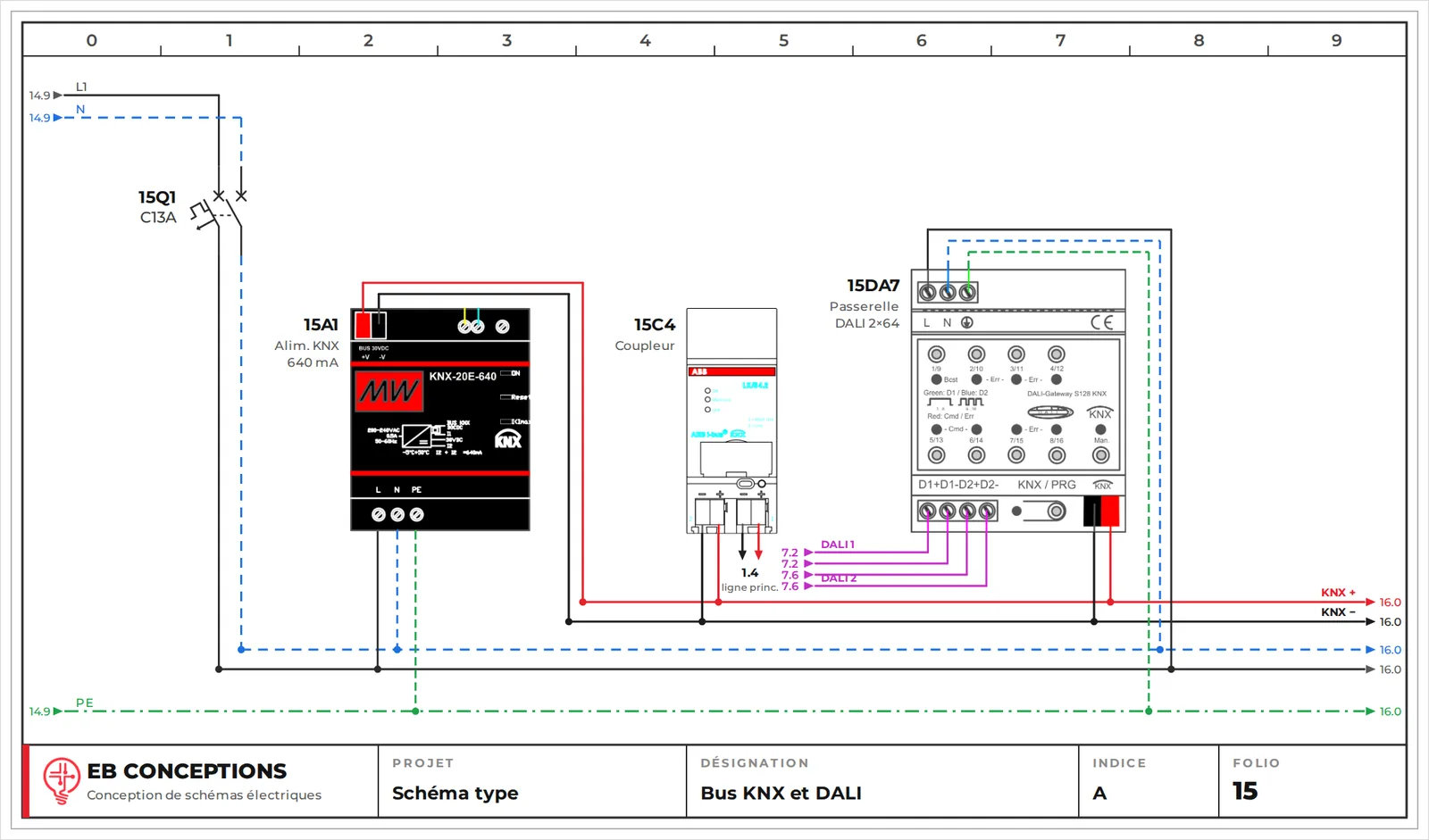

Folios, borniers, folios bus et synoptiques, avec nos conventions de repérage et les calibres suisses.
Faites glisser la poignée rouge pour comparer.

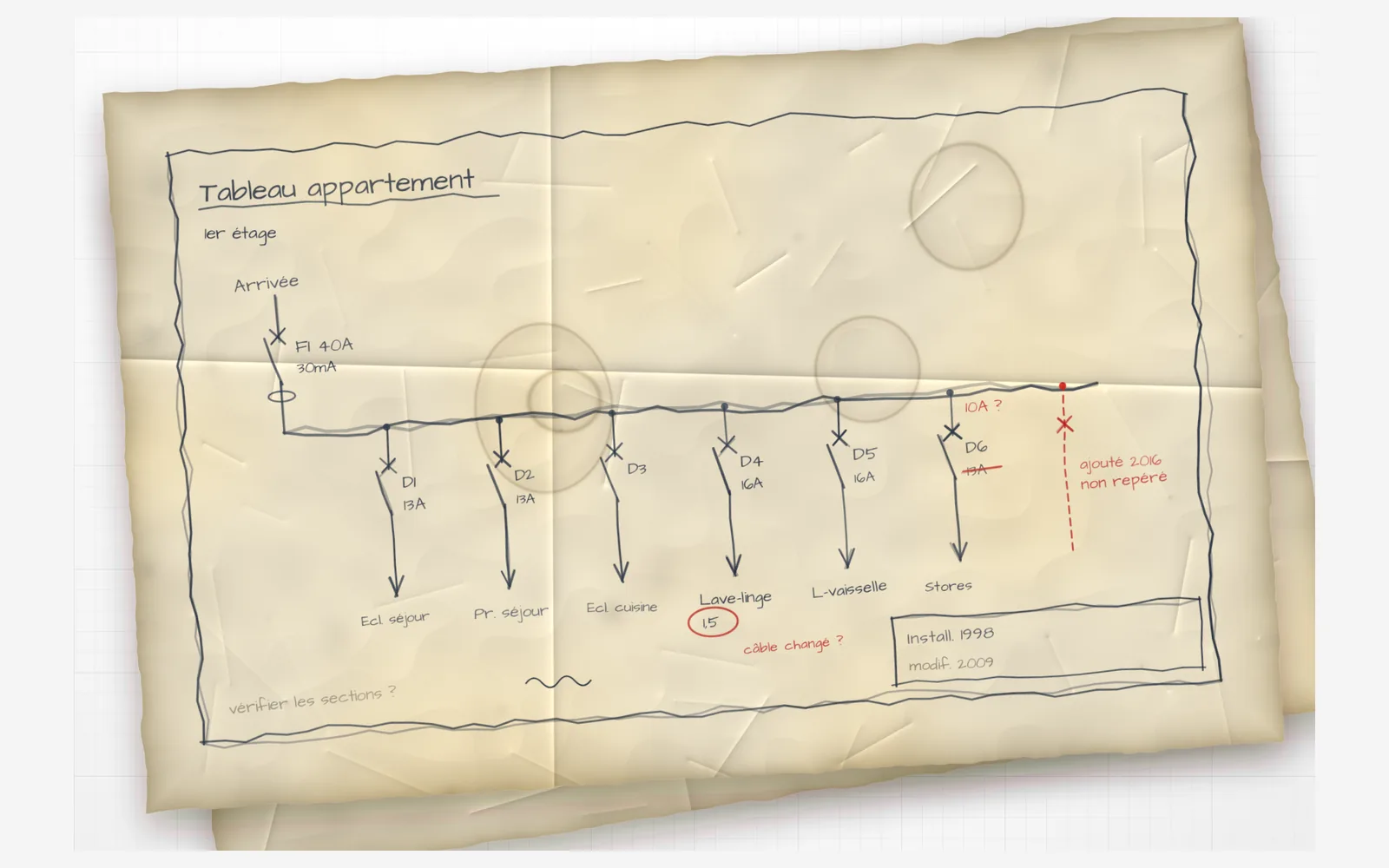

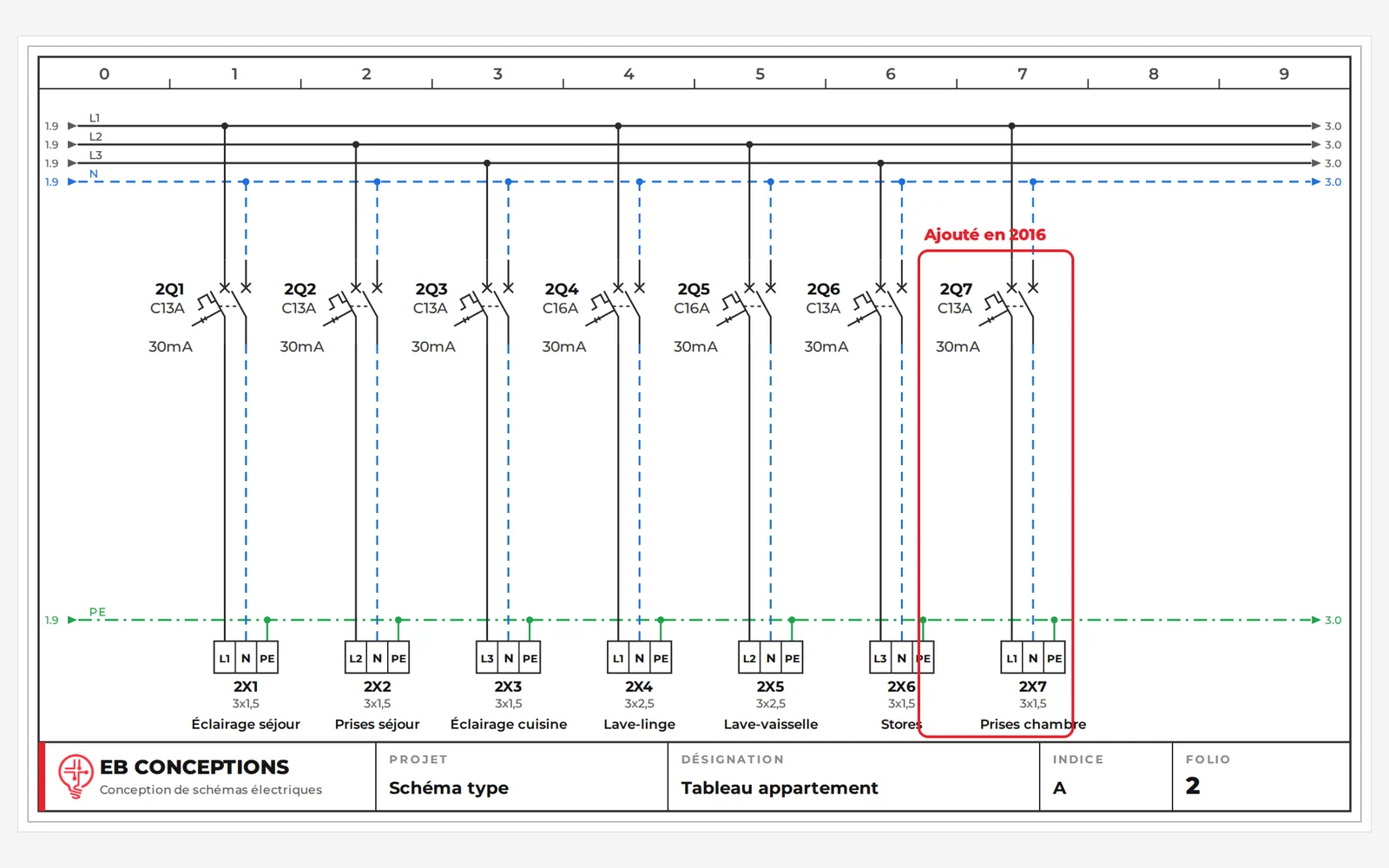

AvantAprèsReprise de dossier : l’ancien unifilaire papier, redessiné et repéré, avec le départ ajouté encadré.
Ces exemples sont des schémas types, dessinés pour illustrer nos méthodes. Aucun dossier client n’est publié.
Comment ça se passe
- 1
Vous envoyez ce que vous avez
Liste des départs, plans, photos du tableau ou simple croquis.
- 2
Nous dessinons et vérifions
Folios, borniers, renvois et nomenclature, relus point par point.
- 3
Vous recevez le dossier
En PDF, prêt pour le câblage et pour toutes les interventions suivantes.
Ce qu’il nous faut pour démarrer
Avec ces éléments, nous lançons vos schémas sans aller-retour inutile.
- Liste des départsDésignation, calibre et type de protection
- Puissances et chargesMoteurs, chauffage, bornes de recharge…
- Type de tableauDimensions, introduction, départs haut ou bas
- AutomatismesKNX, DALI, commande de stores…
- Règles de repérageLes vôtres ou celles du cahier des charges
- Plans ou croquisMême faits à la main
Il manque des éléments ? Nous partons de ce que vous avez.

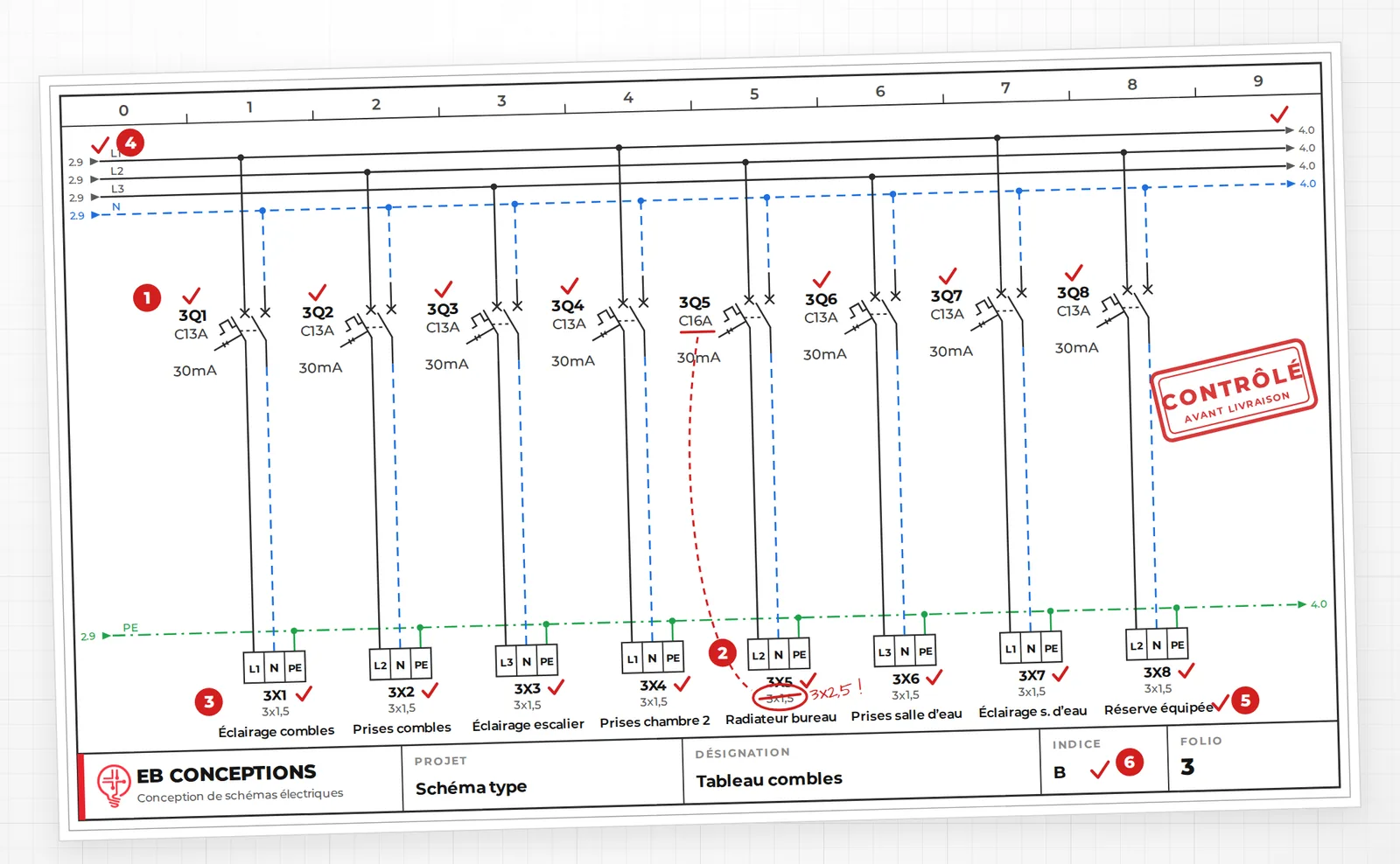

Relu comme si nous devions le câbler
Tableau d’étage, 12 folios, indice B
- Repères schéma et nomenclatureIdentiques
- Sections et calibresCohérents
- Bornes en doubleAucune
- Renvois entre folios38 sur 38
- Réserves dessinéesIdentifiées
- Légende et indiceÀ jour
Une erreur trouvée sur le papier coûte quelques minutes. Découverte au câblage, elle coûte bien plus cher.
Questions fréquentes
Faut-il un dossier complet pour démarrer ?
Non. Une liste de départs, des photos du tableau ou un simple croquis suffisent pour commencer. Nous vous signalons ce qui manque.
Travaillez-vous pour la Suisse et pour la France ?
Oui. Nous appliquons les conventions suisses (NIN) ou françaises (NF C 15-100) selon le chantier, avec vos propres règles de repérage si vous en avez.
Sous quelle forme le dossier est-il livré ?
En PDF, prêt à imprimer et à transmettre. Si vous avez besoin d’un autre format, précisez-le dans votre demande de devis.
Quels sont les délais ?
Ils dépendent du nombre de folios et des éléments disponibles. Le délai est indiqué dans le devis, avant tout engagement.
Mes plans restent-ils confidentiels ?
Oui. Nous travaillons en sous-traitance discrète : vos dossiers ne sont jamais publiés ni réutilisés. Les exemples de ce site sont des schémas types.
Combien coûte un dossier ?
Chaque projet fait l’objet d’une estimation gratuite et sans engagement, établie à partir de vos éléments.
Nous travaillons pour Genève, la Suisse romande et la Haute-Savoie, avec les conventions suisses (NIN) comme françaises (NF C 15-100).
Un tableau à documenter ?
Envoyez-nous vos éléments, même incomplets. Estimation gratuite et sans engagement.
Ou écrivez-nous : info@ebconceptions.com
